產品性能特點 :
1、德國BURKERT寶德型產品、工藝成熟、進口配件、做工精美、性能穩定
2、直動式結構、膜片式、密封效果優
3、線圈可連續通電24小時,無需內置或外置節能模塊
4、泄 露 量: 0ml/min
5、運動粘度:≤25CSt(mm2 /s)
6、環境溫度:-15~75℃
7、安裝方式:可任意角度安裝;建議水平管道線圈豎直向上安裝,可延長使用壽命
8、消防設備、環保設備、水處理指定配套產品
9、廣泛使用於航天、軍工、核能工業、船舶、石化、電力、醫藥設備、消防設備、機械製造、壓力設備、環保設備、水處理、紡織等行業
產品技術參數:
| 序號 | 技術參數 | 實際應用 |
| 1 | 工作特性 | 常閉型 |
| 2 | 適用壓力 | 常閉型( 0~10bar) |
| 3 | 閥體材質 | 銅(螺紋)、304不鏽鋼;特需316不鏽鋼 |
| 4 | 工作介質 | 液體、氣體、輕油等 |
| 5 | 密封材質 | 丁腈橡膠NBR、氟像膠FKM、三元乙丙橡膠EPDM |
| 6 | 公稱通徑 | DN01~DN25 |
| 7 | 介質溫度 | - 9~8 0℃、- 9~120℃、-39~120℃ |
| 8 | 連接方式 | G螺紋;特需Z G、NPT螺紋 |
| 9 | 電源電壓 | AC220V 50/60Hz、DC24V 允許波動±10%;其它電壓可定製 |
| 10 | 介質流向 | 單向流通,介質流向應與閥體箭頭一致;如反向流通,閥門一直保持開狀態 |
產品功能選配:
| 代號 | 功能名稱 | 功能內容 |

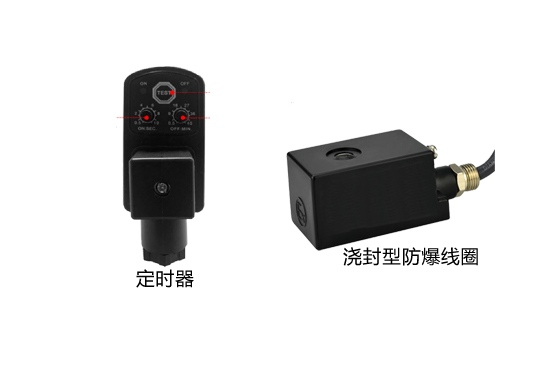

| B | 防爆型 | 澆封型ExmbⅡT 4 |
| Y | 高壓型 | 公稱直徑DN01,可定製耐壓40b |
| G | 矽橡膠 | 矽橡膠密封,僅限DN01~DN |
| ZD | 帶指示燈 | 帶指示燈接線盒,燈亮表示 |
| ZK | 真空型 | 可用於閥後抽低真空 |
| DY | 低壓型 | 采用彈簧壓緊式結構,可用於自流 |
| DS | 定時器 | 配定時器,可實現定時 |
注:
1、為保證電磁閥正常工作,電磁閥前須安裝6 0~8 0目過濾器
2、電磁閥單向流通,如有背壓,閥後須安裝止回閥
3、電磁閥接電,可不分正負極
動作示意圖:

底部安裝孔:

結構及安裝圖:

參數與外形尺寸:

注:
1、螺紋常規備貨為G螺紋,特需Z G、NPT螺紋定做。
2、* *表示型號省略部分。
3、空白部分表示暫不生產該品種。
