一，氣動V型調節球閥的工作原理：
1、單作用氣動活塞執行機構工作原理：

由單作用定位器輸出的氣體信號壓力輸入到執行機構的氣室內，無彈簧側，氣體信號壓力產生的壓力在活塞上在彈簧力和彈簧力之間的差異作用下，氣缸活塞線性地移動通過齒輪和齒條。由氣體信號的壓力形成的推力與彈簧力平衡，並且運動停止。當致動器的主軸旋轉時，閥杆和閥芯旋轉以改變閥芯和閥座之間的流動麵積，從而實現調節目的。

2、雙作用氣動活塞式執行機構的工作原理：

雙作用定位器輸出的氣源信號壓力分別輸入執行機構活塞的左右氣室。由於輸入活塞的左右氣室的氣源壓力不同，因此形成壓力差以推動活塞沿直線移動。通過齒輪和齒條驅動，活塞的線性運動被轉換成致動器的主軸的旋轉運動，直到左右氣室的壓力平衡並且運動停止。當致動器旋轉時，閥杆和閥芯旋轉，閥芯和閥座之間的流動區域改變，以達到調節目的。
3，氣動V型調節球閥工作原理：

氣動V型調節球閥的工作原理是基於V形球體的V形角度，達到不同程度的比例，一般采用閥門定位器，可實現比例調節，V型閥芯最適用於各種調節場合，具有額定流量係數大，壓力損失小，流量大，關閉特性和控製功能準確，流量特性大致相等的百分比，以及V形球缺失結構用於開合部件。，徹底解決了閥腔容易沉積的問題。
二，氣動V型調節球閥結構特點：

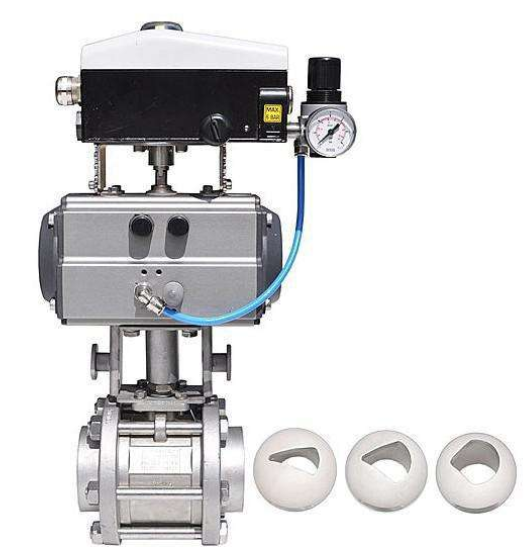

氣動V型調節球閥由氣動活塞執行器和V形球閥兩部分組成，氣動活塞執行器分為單動和雙動。V形球閥密封件有軟密封和硬密封兩種。氣動V型調節球閥的核心設計為特殊的V形槽口，在閥座上具有剪切作用。特別適用於含有纖維，微小固體顆粒，漿料等的介質。
根據不同的結構方法，一般可分為法蘭和夾緊式，氣動V型球閥屬於固定球閥，也是一個單閥座密封球閥。球閥的調節性能最佳，可實現流量調節功能。同時，由於閥芯和閥座之間的無間隙旋轉，它可以自行擦拭。球和座椅上的汙垢在球和座椅之間保持良好的密封。
1.氣動V型球閥V型槽和閥座產生強大的剪切力，可切斷纖維等雜質，並具有自清潔功能，可避免閥門堵塞。
2.氣動V型調節球閥具有大致相等的固有流量特性百分比，可調節比率高達300：1，因此可對各種變化進行精確控製。
