產品性能特點:
1、國產化產品、工藝成熟、進口配件、做工精美、性能穩定
2、先導式結構、膜片式、密封效果優
3、泄 露 量: 0ml/min
4、運動粘度:≤25CSt(mm2 /s)
5、環境溫度:-15~75℃
6、安裝方式:可任意角度安裝;建議水平管道線圈豎直向上安裝,可延長使用壽命
7、消防設備、環保設備、水處理指定配套產品
8、廣泛使用於航天、軍工、核能工業、船舶、石化、電力、醫藥設備、消防設備、機械製造、壓力設備、環保設備、水處理、紡織等行業
產品技術參數:
| 序號 | 技術參數 | 實際應用 |
| 1 | 工作特性 | 常閉型、常開型 |
| 2 | 適用壓力 | 常閉型(0.5~10bar;特殊訂製0.5~16bar);常開型(0.5~8bar) |
| 3 | 閥體材 | 銅(螺紋)、鑄鐵(法蘭式僅限≥DN40)、304、316、316L不鏽鋼 |
| 4 | 工作介質 | 液體、氣體、輕油等 |
| 5 | 密封材質 | 丁腈橡膠NBR、氟橡膠 FKM、三元乙丙橡膠EPDM |
| 6 | 公稱通徑 | DN10~DN200 |
| 7 | 介質溫度 | -9~80℃、-9~120℃、-39~120℃ |
| 8 | 連接方式 | G螺紋、NPT螺紋、法蘭式等 |
| 9 | 電源電壓 | AC220V 50/60Hz、DC24V允許波動±10%;其它電壓可定製 |
| 10 | 介質流向 | 單向流通,介質流向應與閥體箭頭一致;如反向流通,閥門一直保持開狀態 |

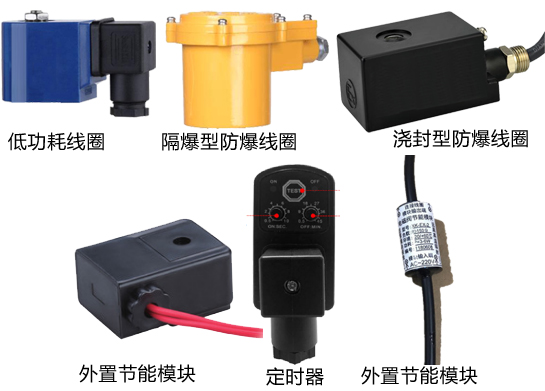

產品功能選配:
| 代號 | 功能名稱 | 功能內容 |
| B | 防爆型 | 澆封型ExmbⅡT4、隔爆型ExdⅡBT4 |
| X | 信號反饋 | 反饋閥門開關位置狀態(僅限≥DN65) |
| CT | 長期通電 | 配置低溫升(≤45℃)、低功耗線圈 |
| ZD | 帶指示燈 | 帶指示燈接線盒,燈亮表示得電 |
| ZK | 計時器 | 配定時器,可實現定時開關 |
注:
1、為保證電磁閥正常工作,電磁閥前須安裝60~80目過濾器。
2、電磁閥單向流通,如有背壓,閥後須安裝止回閥。
3、電磁閥接電,可不分正負極。

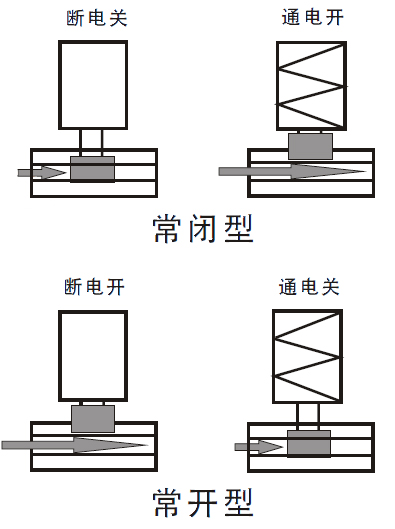

動作示意圖:

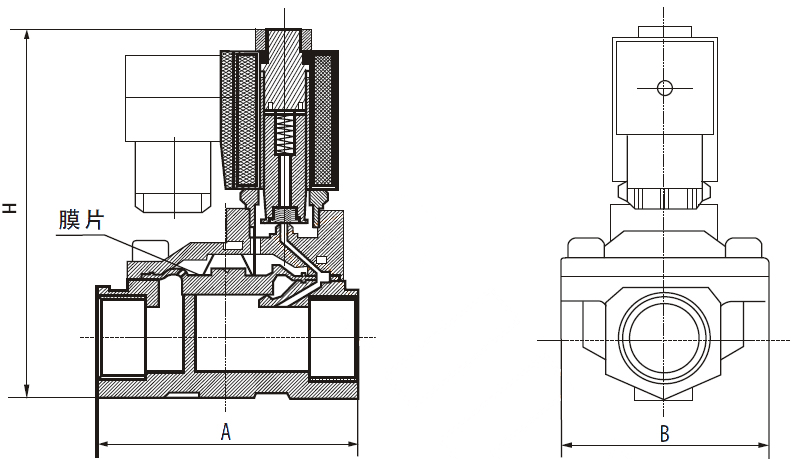

結構及安裝圖:

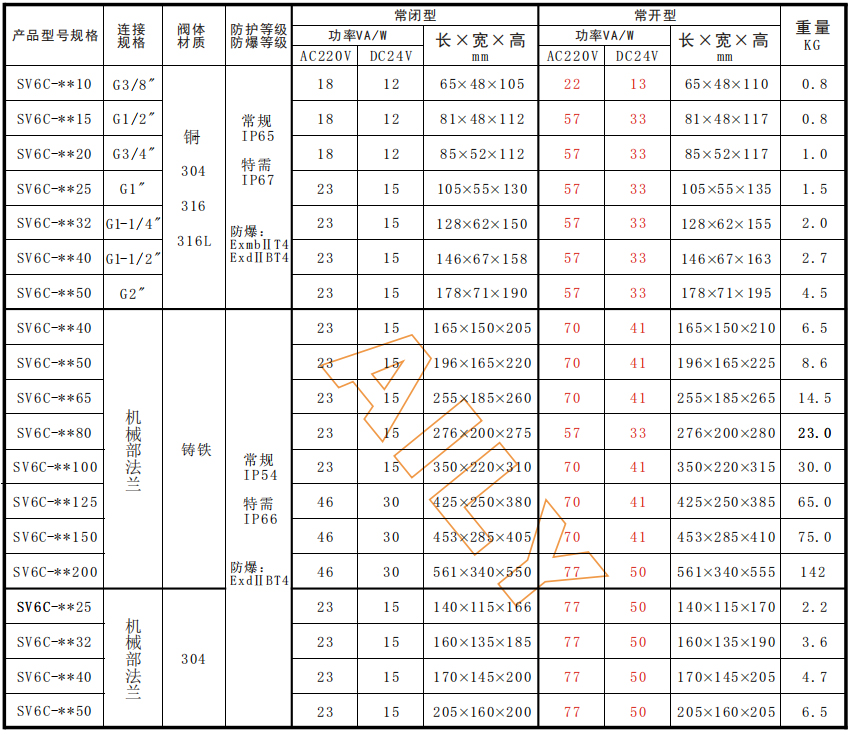

參數與外形尺寸:

注:
1、螺紋常規備貨為G螺紋
2、機械部法蘭標準:JB/T7
3、* *表示型號省略
