現代煤化工對閥門產品的要求越來越高，煤化工行業到底有何特殊？小小閥門又該如何適應煤化行業的艱難環境......

先來聊煤化工的那些事
大家都知道：煤化工是將煤通過熱加工和催化加工轉化為各種燃料和化工產品的過程。
所以說呢？煤化工及煤製油項目首先要進行煤氣化，在高溫下將煤、焦炭等固體燃料與氣化劑反應，轉化為氣體產物和殘渣。（而煤氣化所用的氣化劑主要為蒸汽、高壓高純度氧氣及其混合氣體，氣化反應包括了一係列均（jun1）相與非均相化學反應。所得氣體產物因所用原料煤質、氣化劑的種類和氣化過程不同而具有不同的組成，可分為煤氣、半水煤氣及水煤氣等。）

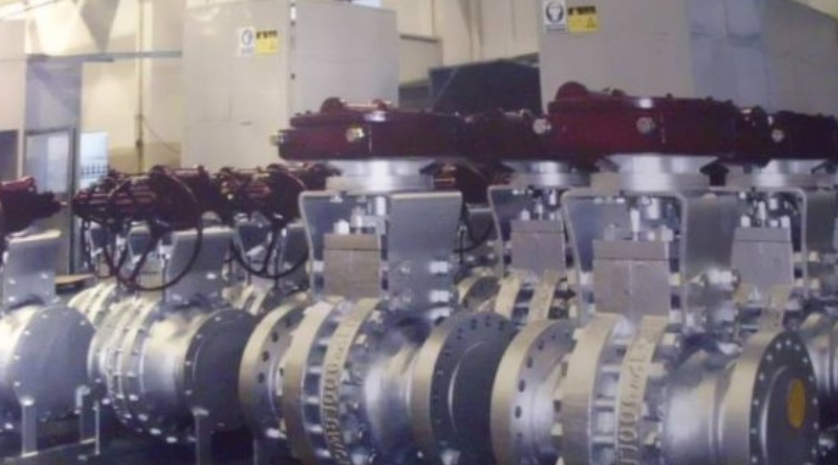

在煤化工產業的煤製油、煤製烯烴及大型煤化成套係統中，金屬密封耐磨球閥作為一種耐磨損的管路係統截斷及流量控製的部件得到了極為廣泛的應用。
煤化工有哪些性能要求呢?
1.工況條件
首先，從工況條件說起，針對煤製油、油改煤及煤氣化等煤化工係統處於介質（煤渣）高硬度、高壓力及高溫度的工況：
閥門怎麽選？
閥門應具有耐磨、耐衝刷、防結垢、防結疤及快速切斷等功能。閥門口徑大（一般為DN300～DN450）、啟閉頻繁且速度快（30min動作一次，5～10s/次），要求閥門密封性能好，可靠性高。
目前，特級耐磨球閥已廣泛用於德士古爐煤化工和煤製油行業，其介質水煤漿中包含58%～67%的煤粉固體。黑水係統及灰漿係統中含有大量渣漿等特硬固體顆粒，在閥門腔體內沉積、堵塞或結垢，難於清除。
煤化工用閥門特殊要求
2.閥門材料
針對溫度的不同，閥門材料的選用也存在很大的區別：
Class600～1500的常溫（－29～200℃）耐磨球閥，閥體材料為ASTMA105碳鋼鍛製球閥，其球體選用ASTMA182F304。對於有強腐蝕工況時，閥體材料可采用奧氏體不鏽鋼、雙相不鏽鋼、Inconel625（HastelloyC－276）。
Class2500的高溫（300～510℃）耐磨球閥閥體材料為A182F22或A182F347不鏽鋼鍛鋼，球體選用Inconel718。閥杆采用沉澱硬化不鏽鋼17－4PH或A638－660。
17－4PH沉澱硬化不鏽鋼和不鏽鋼常溫力學性能比較
3.工藝技術
金屬密封耐磨球閥結構適用於輸送黑水、渣水及水煤漿等含固體顆粒的介質，閥門的球體和閥座用超音速噴塗（HVOF）JK117{（WC）/17Co}或閥座堆焊STL12#（D812）硬質合金，大規模生產時，應采用數控研磨中心對球體和閥座實行高精度的研磨。閥杆有防止固體顆粒進入填料函的金屬和填料雙密封結構。閥座彈簧具有防止灰渣堵塞結構。球閥在其一側為最大工作壓力，另一側為大氣壓的最大壓差工況下，完成啟閉並保證可靠密封，水壓試驗的泄漏等級應達到ANSI/FCI70－2的ClassⅤ級。
必知|煤化工球閥如何選型
浮動球閥（MOGAS產品）
美國MOGAS雙金屬閥座浮動球球閥，為介質出口端金屬密封，閥杆帶軸肩防飛出結構，閥座設計為刮刀式。閥門具有自泄壓功能，符合抗靜電及防火要求，依據NACEMR－0103進行防腐處理，並按需要配置閥門齒輪箱。
1通徑
采用ANSIB16.34標準規定。
2壓力等級
閥門的壓力等級符合訂貨規格及工藝管路等級要求，閥體壓力等級不低於法蘭等級。
3連接形式
球閥過程連接為法蘭連接或對焊連接，法蘭標準依據ANSIB16.5，采用RF法蘭連接。對焊連接端部標準依據ANSIB16.25。
4結構長度
采用ANSIB16.10標準確定閥的結構長度。
5閥體、閥蓋
均選用鍛件ASTMA105、ASTMA182F22、A182F347，對於需要防硫化氫的閥門按照NACE要求進行熱處理。
6球體、閥座
球體為不鏽鋼410SS，表麵高速氧火焰噴塗碳化鉻合金（塗層耐溫815℃），硬度64HRC以上，厚度不小於0.3mm。閥座為Inconel718合金，同樣采用噴塗碳化鉻合金硬化處理。表麵高速氧火焰噴塗碳化鉻合金再熔融處理（耐溫815℃），塗層耐磨不易脫落。球麵硬度64HRC以上，厚度不小於0.3mm。球體與閥座手工配對研磨，密封檢驗完全滿足API598標準要求。閥座鋒利的邊緣可對球體自刮擦自清潔，防止介質進入球體與閥座的密封麵而造成內漏和卡塞現象。
7碟簧
選用碟形結構彈簧，材料為In-conel718。碟簧的主要作用是為閥座和球體施加一個預緊力，保證球體與閥座緊密結合。當球體、閥座受到熱脹發生位移時可有效回縮，防止球體與閥座發生卡塞現象。碟簧後閥座腔倒角處理（角度經流體動力學計算），使固體顆粒不易堆積在閥座後麵而影響閥座的有效退讓。
8閥杆
閥杆材料選用17－4PH或A638－660。閥杆設計為雙密封並有軸肩防飛出結構，帶彈簧預緊的填料壓蓋結構。閥杆設置有金屬密封軸承和填料雙重密封。
9填料
由3個模壓成型組合純石墨環（Chesterton5300）和2個有Inconel合金絲編織成的石墨抗擠壓環（Chesterton1601）組成，能承受970℃的高溫。填料壓蓋帶有預載碟簧，填料壓蓋可持續壓緊填料不致發生外漏現象。
10泄漏等級
切斷閥的閥瓣和閥座采用金屬密封的雙向密封形式。金屬密封軸承表麵硬化處理後手工配對研磨，為壓力密封設計，壓力越大，密封越緊，可防止固體顆粒進入填料函。泄漏等級符合API598標準要求。
固定球閥（HARTMANN產品）
德國HARTMANN高壓固定球球球閥為金屬雙向密封，全通徑，雙流向，3片分體式結構。密封等級為雙向ANSIClassⅥ級，閥體及承壓部件都采用鍛件。閥門依據標準API6D，防火標準API607，同時符合TA－LUFT及USAEPA等標準。閥門為防吹出閥杆設計，防靜電設計。閥體材質為DIN1.4470（相當於2205係列雙相不鏽鋼ASTMA8904A），球體材料為DIN1.4462（相當於2205係列雙相不鏽鋼ASTMA182F51）。球體與閥座表麵均噴塗有碳化鎢或碳化鉻，其硬度值達到62～68HRC。對焊端連接的閥門其對焊端坡口符合ASMEB16.25的規定。
鍍層采用火焰噴塗與熱處理技術，在噴塗結束後，再對球體與閥座進行二次處理，即高溫加熱處理，使得金屬材質與鍍層材質之間融合，減少不同材質之間的隔閡，然後采用手工研磨的技術，使得球體與閥座的光潔度均衡，保證球體與閥座的表麵緊密吻合。鍍層有效厚度為0.2～0.5mm。
閥座後麵設有彈簧組件，彈簧材質為In-conelX750，且閥座前後墊片的密封使得彈簧內腔為封閉式設計，介質中的顆粒無法進入到彈簧內腔中。另外彈簧式的閥座設計，使閥座與球體之間緊密接觸，無縫隙，因此避免了顆粒介質進入閥座與球體之間，從而避免了閥座與球體表麵的刮傷。閥座的獨特設計使得閥座與球體接觸部分實際上如刮削的作用，因此在實際操作中，對閥座與球體的接觸部分可以進行刀刮的處理。
閥門為全通徑，上、下遊閥座對稱式設計，即閥門為雙向對稱式密封結構，閥門無指定流向。因此在現場安裝時，不存在流向問題。
閥門的密封等級滿足ANSIClassⅥ的標準，完全符合技術要求。
所有球閥都有上遊、下遊兩個閥座，閥座與閥體采用分離形式，便於閥座的更換維修。閥座密封麵與球體密封麵100%接觸。
閥杆處采用雙密封的形式，絕對無外漏。在最大壓差下，閥杆的最小橫截麵能承受操作扭矩。設計還考慮了足夠的安全裕量和執行機構的最大輸出扭矩。閥杆的最薄弱部分位於閥體之外。
閥內腔可自動卸放壓力。防火設計，防靜電設計與防吹出閥杆設計。
閥門額定的壓力－溫度等級滿足ASMEB16.34的規定。
閥體和球體等所有接液部件滿足NACEMR－0103和NACEMR－0175的要求。閥體腐蝕裕量不小於6mm。
閥門與執行機構之間的堅固支架是閥門長期動作性能可靠的保證。
比較與選型
球閥浮動球與固定球選型原則
煤製油工藝過程中對閥門提出高溫、高壓、耐磨、耐腐蝕、耐衝刷、抗熱循壞和零泄漏等要求。作為全通徑、大流量、低流阻、開關方便等優點的金屬密封耐磨球閥將獲得快速發展，將逐步從低壓、常溫到高壓、高溫，促進了球閥應用範圍的擴大和發展。
浮動球與固定球耐磨球閥各有特點，各種選型原則隻是在一般情況下的應用原則。
隨著閥門生產技術的發展，浮動球球閥將可用於高壓力工況，固定球球閥也可以用於含固體顆粒介質工況。高溫高壓金屬密封耐磨球閥在煤化工產業的煤製油、煤製烯烴及大型煤化成套係統中的推廣應用，可替代進口的同類產品，提升我國高溫高壓耐磨球閥的技術水平，有效降低企業的設備采購成本。
