隨著我國基本建設的發展，國家大型項目投入建設實施，使電力、石油、化工、城市供、排水係統等閥門供應的數量越來越多，尤其是蝶閥的用量很大。我國生產金屬硬密封蝶閥，從密封結構上可分為二大類，一是彈性硬密封結構，二是多層次硬密封蝶閥。彈性硬密封蝶閥生產口徑一般在 DN500 以下，大口徑多采用的是多層次結構。DN500 以下的蝶閥用量最大，所以用戶在使用時遇到的問題也就多，在此，就常出現的問題歸納總結，並指導正確安裝和使用。

一、彈性結構分析及問題所在

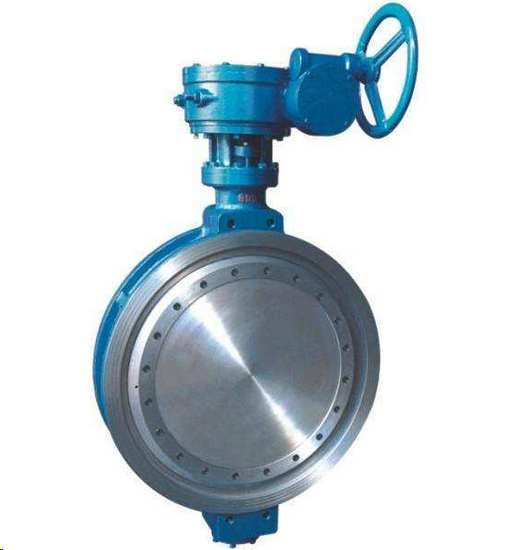

彈性結構硬密封蝶閥由閥體、閥板、閥杆、彈性閥座、壓環等主要零件組成。
壓環的結構及作用：壓環的側麵為閥體的密封麵與管道法蘭密封麵成為密封副，側麵中有螺栓孔，用螺栓壓緊壓環起固定閥座之用，同時與閥體連為一體，構成閥門的總的結構長度。
由於，壓環側麵有螺絲孔徑將有效的密封麵直徑減少。從用戶使用法蘭的情況，大多用的是平焊法蘭，其內經又公稱通經大 10~20mm。這樣使用將有效密封麵減少，如果，安裝過程閥門與管道法蘭出現不同心的話就會錯位壓在螺栓孔徑上麵，此時，管道法蘭內孔內側露出螺栓孔徑，造成此處泄漏。泄漏特征為介質從壓環背麵流出。

二、專用法蘭

目前，國家對彈性硬密封蝶閥沒有法蘭的相應專用標準，我們根據現行的國家標準，在法蘭規定的標準尺寸不變的情況下，將其內經采用承插式的。法蘭內孔徑與公稱通經基本相同，這樣是為了增加有效的密封麵，也是給安裝提供有利的方便，同時保證閥門正常使用。

在此，提醒用戶在使用彈性硬密封蝶閥時，配對的反法蘭一定要用專用法蘭，特別是與閥體壓環麵配對的管道法蘭，一定要用專用法蘭。

三、閥體上的箭頭方向指的是介質的壓力方向

通常閥體上鑄出的箭頭方向，指的是介質的流向，使用者看到箭頭後，順理成章按流向與箭頭方向一致安裝，這樣安裝已成為習慣，安裝者很容易接受這種指示，按國家標準規定的也沒什麽錯誤。但是用在偏心結構的蝶閥來講，這樣安裝有時會出現一些問題。

四、彈性硬密封蝶閥到用戶地驗收注意事項

用戶對采購閥門做抽樣或全部檢驗是十分必要的，對產品的質量做抽檢是：一是對產品的質量把關，二是減少安裝後閥門不必要的維修和更新，一次安裝成功率高。但是用戶在抽檢時對硬密封蝶閥的測試上，有些沒注意的地方，造成對法麽你的質量產生，懷疑或以不合格拒收。原因出在哪裏呢？壓環上的螺絲根據口徑大小分別有 4 個、6 個、8 個和 12 個，其螺栓直徑最大不超過 M10。這幾個螺絲主要是固定彈性閥座之用，不能承受全部的介質壓力，當閥門安裝在管道靠外法蘭螺栓壓緊作用後，才能承受全部的介質力量。

因結構上的原因，造成檢測操作有差別驗收時出現泄漏

，用戶以不合格為由通知廠家是常有的事，經過溝通後產品都能順利過關，而且使用中也沒有問題。所以，在此說下應注意的事項，為用戶更好了解和使用彈性硬密封蝶閥作下交流。

測試彈性硬密封蝶閥時，將壓環這一側麵向上平放，在此平麵上放置一個和法蘭外園、閥門通經大小基本相同的壓板，如果用試壓機測試，壓爪要壓在這個壓板上，使壓力均勻分布在閥體一側的壓環上。如果是用盲板進行測試，一般對夾式彈性硬密封蝶閥都是用二片法蘭對夾夾緊的進行測試，法蘭式彈性硬密封蝶閥有時，用戶為了方便隻在下麵用一片法蘭與閥門螺栓固定，這時，閥體上麵的壓環上的固定螺絲就要承受介質的全部壓力，前麵已說到了這點，這幾個螺絲是不能承受全部介質的壓力的，所以用盲板測試時閥門不泄漏，同時也和實際使用的狀態基本相同。
