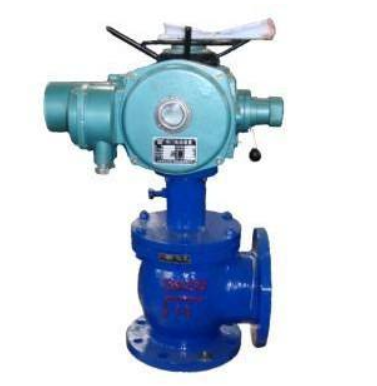

第一步:電動直通式截止閥解體
①辦理好工作票,確認管道係統內無存水、無壓力後,方可開工;
②準備好專用工具及其他工器具,搭好腳手架、吊點,聯係配電人員拆去電源線;
③手動開啟閥門1-2扣後,用導鏈、鋼絲繩把電動機構吊裝好,拆卸電動機構與支架,連接螺栓,將電動機構平穩地退出、吊下;
④拆去閥門指示滑塊螺栓,取下平鍵保管好;
⑤將支架逆時針方向旋轉退出、吊下;
⑥拆卸盤根壓蓋緊固螺栓,取下盤根壓蓋,挖出填料;
⑦用專用工具,將備帽旋退,抽出門杆及閥頭,將閥口封住。

第二步:電動直通式截止閥檢修
①檢查閥座、閥頭密封麵,應光滑、無衝蝕、溝痕、麻點等缺陷,如有,應視缺陷程度進行研磨處理或修複後研磨。
②檢查閥杆,應無彎曲、磨損、衝蝕等缺陷。與填料密封處,應光滑、無溝痕等缺陷,閥杆上的螺紋無損傷,並與絲母配合良好,轉動自如,否則應修複。閥杆彎曲應在0.1mm以內,磨損腐蝕坑深度不應超過0.1~0.2mm。
③測量閥杆與備帽之間的間隙,應在0.2~0.25mm範圍內,閥座與盤根壓蓋之間的間隙,應在0.2~0.3mm範圍內。
④檢查支架與閥座間的連接螺紋,應無損傷,配合良好。各緊固螺栓,應與螺帽配合良好。
⑤絲母螺紋磨損程度不應超過絲扣寬度的1/3。
⑥檢查傳動機構內、蝸輪、蝸杆的磨損情況,其磨損,不應超過齒厚的1/3,齧合部分不應有裂紋和齧合不良現象。檢查軸承有無磨損及轉動不靈活等現象,手動、自動切換靈活可靠,傳動性能好。
第三步:電動直通式截止閥組裝
電動截止閥的組裝過程與解體步驟相反。
