1、介紹

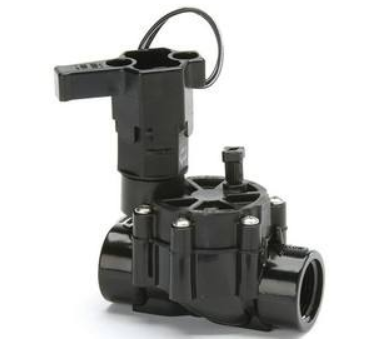

除塵器配件電磁閥係國外引進(亦稱隔膜閥)是脈衝袋式除塵器清灰噴吹係統的壓縮空氣"開關"受脈衝噴吹控製儀輸出信號的控製,該除塵配件對濾袋逐排(室)噴吹清灰,使除塵器的阻力保持在設定的範圍之內,以保證除塵器的處理能力和收塵效率。

技術指標:
工作壓力:0.4~0.7, 環境溫度:-10~55(℃), 使用介質:清潔空氣, 膜片壽命:噴吹100萬次以上。連接螺紋:ZG2", 長度:210mm, 寬度:190mm, 高度:200mm, 重量:2.8kg ,安裝方法: 電磁脈衝閥輸入端(IN),與儲氣筒金屬管相連接,其輸出端與除塵箱噴吹管連接,連接螺紋間均填以四氟乙烯生料帶緊固密封。該脈衝電磁閥為淹沒式閥(亦稱嵌入式閥),它直接安裝在氣包上,具有很好的直通噴吹,工作氣源損失較小,適用於氣源壓力範圍較寬之場合。工作壓力:0.2~0.6, 環境溫度:-10~55(℃), 使用介質:清潔空氣, 膜片壽命:噴吹100萬次以上。
2、工作原理
電磁閥裏有密閉的腔,在不同位置開有通孔,每個孔都通向不同的油管,腔中間是閥,兩麵是兩塊電磁鐵,哪麵的磁鐵線圈通電閥體就會被吸引到哪邊,通過控製閥體的移動來檔住或漏出不同的排油的孔,而進油孔是常開的,液壓油就會進入不同的排油管,然後通過油的壓力來推動油剛的活塞,活塞又帶動活塞杆,活塞竿帶動機械裝置動。這樣通過控製電磁鐵的電流就控製了機械運動。
電磁閥在選型時的注意事項
管路中的流體必須和選用的電磁閥係列型號中標定的介質一致。
流體的溫度必須小於選用電磁閥的標定溫度。
電磁閥允許液體粘度一般在20CST以下,大於20CST應注明。
工作壓差,管路最高壓差在小於0.04MPa時應選用直動式和分步直動式;最低工作壓差大於0.04MPa時可選用先導式(壓差式)電磁閥;最高工作壓差應小於電磁閥的最大標定壓力;一般電磁閥都是單向工作,因此要注意是否有反壓差,如有安裝止回閥。
流體清潔度不高時應在電磁閥前安裝過濾器,一般電磁閥對介質要求清潔度要好。
注意流量孔徑和接管口徑;電磁閥一般隻有開關兩位控製;條件允許請安裝旁路管,便於維修;有水錘現象時要定製電磁閥的開閉時間調節。
